工程塑膠滾輪

選用素材重點

依據工作環境狀況及輸送物料狀況選用合適材質。

滾輪外圓接觸面其粗糙度與外圓完整性。

軸與滾輪外圓的重直度。

滾輪內孔與心軸外徑的公差配合。

出貨方式包裝與保護層。

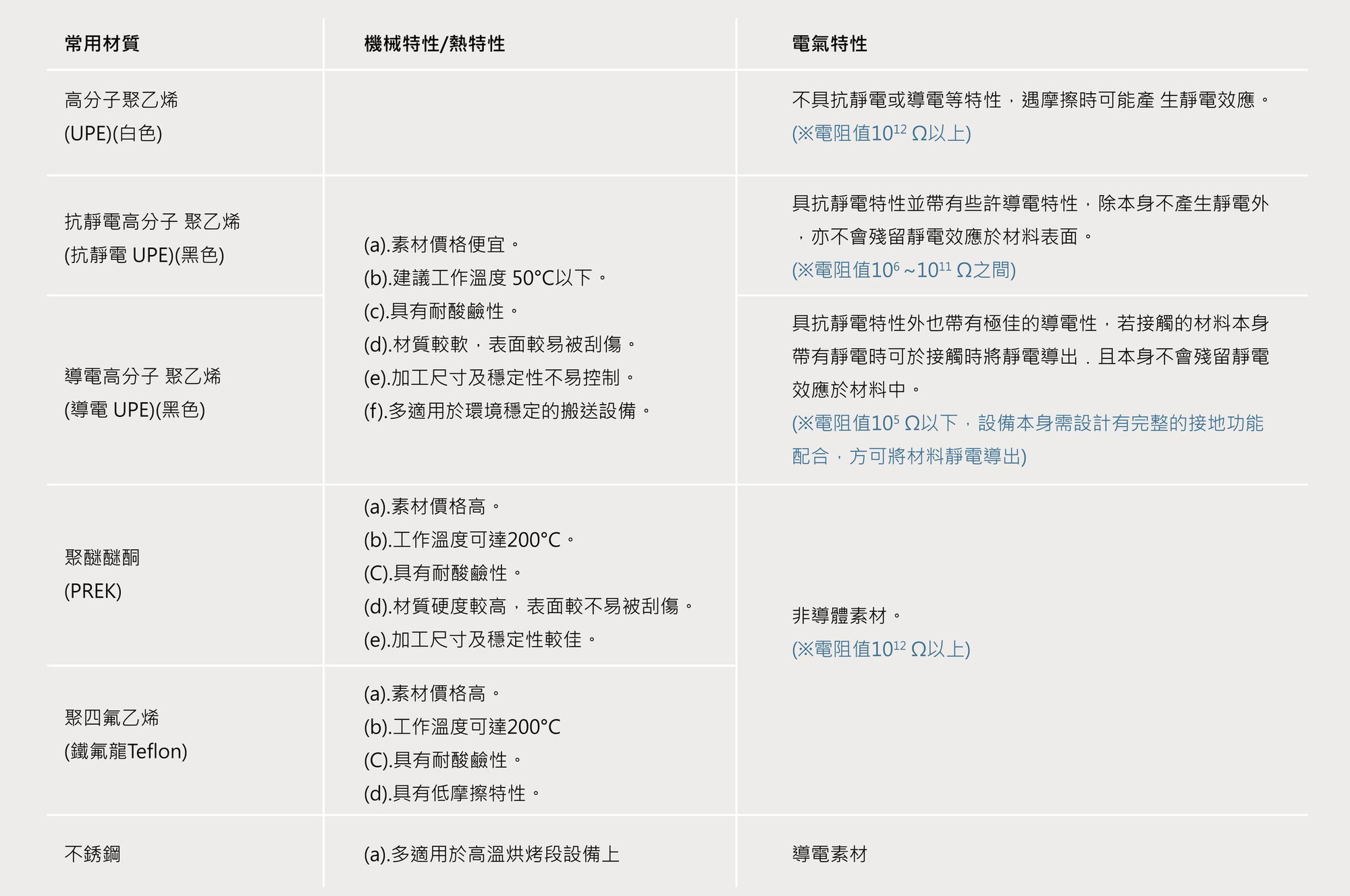

滾輪式樣材質

滾輪QC檢測Roller criteria

真圓度

造成影響:
滾輪上下震動過大時，容易發生拍板、跳動，易造成玻璃暗裂、破片。

標準規範: ±0.05mm範圍以內

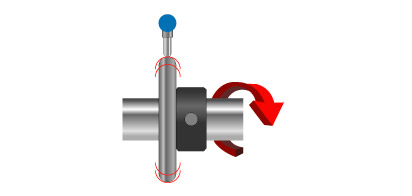

圖示紅色虛線為上下震動不良時，滾輪可能產生的跳動現象！

左右偏擺

造成影響:
滾輪左右偏擺過大時，容易發生玻璃不規則彈跳，且造成碰撞刮傷。

標準規範: ±0.05mm範圍以內
圖示紅色虛線為垂直度不良時，滾輪可能產生的偏擺現象！

表面粗糙度

造成影響:
滾輪表面粗糙度過大時容易吸附外灰塵，導致輸送痕跡明顯(Roller mark)，更嚴重時可能黏附異物造成刮傷。

標準規範: ±Ra0.3μm以下
(鏡面加工處理)

表面粗糙度

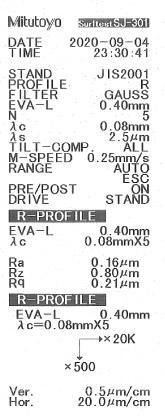

檢測數據

工程塑膠滾輪編碼說明

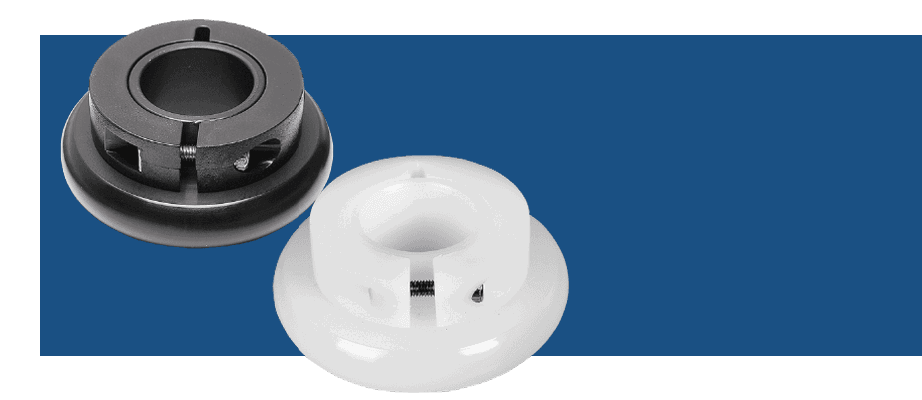

鐵環止付式滾輪

式樣特點

定位方式採不鏽鋼鐵環鎖附止付螺栓固定，較不易因溫度熱脹冷縮而產生變形。
定位環採不鏽鋼材質製成，沒有物料疲乏變形疑慮，不易造成滾輸鬆脫或變形。

組裝後功能數據

項目	垂直度(左右偏擺量)	圓偏轉度(Circular Run Out)
輪外徑Ø70以下	± 0.07mm以內	± 0.05mm以內
輪外徑Ø70以上	± 0.1mm以內	± 0.05mm以內

式樣特點

滾輪與心軸採滑配組裝，可因設備調機因素進行滾輪間距微調。
因滾輪束緊環為塑鋼材質製成，長時間使用後可能因為環境因素導致束緊環疲乏硬化，造成固鎖螺栓鬆動或滾輪間距改變，保養時應特別注意。

組裝後功能數據

項目	垂直度(左右偏擺量)	圓偏轉度(Circular Run Out)
輪外徑Ø70以下	± 0.07mm以內	± 0.05mm以內
輪外徑Ø70以上	± 0.1mm以內	± 0.075mm以內

式樣特點

滾輪設計上採用螺帽固鎖後迫緊內環方式定位，組裝上無須另行使用工具。
可依設備使用狀況，直接進行滾輪間距調整，無須拆卸零件模組化

組裝後功能數據

項目	垂直度(左右偏擺量)	圓偏轉度(Circular Run Out)
輪外徑Ø50以下	± 0.05mm以內	± 0.05mm以內
輪外徑Ø50以上	± 0.1mm以內	± 0.1mm以內
