光電產業標準化零件
軸承定位束緊環
選用規格重點
材質採用 AL6061鋁合金。
表面陽極處理避免氧化。
定位方式為止付式螺栓固鎖定位。
適用軸心外徑規格:Ø10、Ø12、Ø15、Ø20、Ø25等。
※可接受不同尺寸之訂製
形式尺寸說明
固定式定位束緊環
開縫式定位束緊環

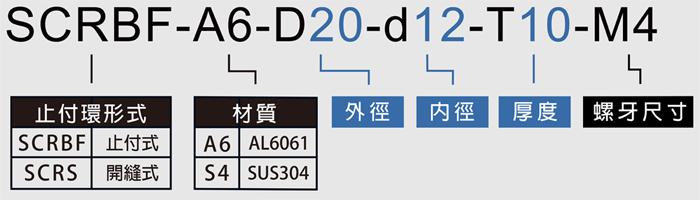

止擋環編碼說明
止付式固定環
項次規格型號尺寸規格檔案下載
內孔(ID)外徑(OD)厚度(L)PDFDWGSTEP
1
SCRBF-A6-D20-d12-T10-M4
12
20
10
2
SCRBF-A6-D25-d15-T12-M5
15
25
12
3
SCRBF-A6-D27-d17-T12-M5
17
27
12
4
SCRBF-A6-D30-d20-T12-M5
20
30
12
5
SCRBF-A6-D30-d20-T14-M5
20
30
14
6
SCRBF-A6-D35-d25-T13-M5
25
35
13
7
SCRBF-A6-D44.5-d25-T10-M5
25
44.5
10
8
SCRBF-A6-D46-d35-T14-M5
35
46
14
9
SCRBF-A6-D50-d30-T10-M5
30
50
10
10
SCRBF-S4-D17-d10-T10-M4
10
17
10
開縫式固定環
項次規格型號尺寸規格檔案下載
內孔(ID)外徑(OD)厚度(L)PDFDWGSTEP
１
SCRS-A6-D32-d10-T12-M3
10
32
12
２
SCRS-A6-D32-d10-T14-M3
10
32
14
３
SCRS-A6-D32-d15-T14-M4-B
15
32
14
４
SCRS-A6-D22-d10-T10-M3
10
22
10
５
SCRS-A6-D28-d15-T14-M3
15
28
14
６
SCRS-A6-D34-d20-T15-M4
20
34
15
７
SCRS-A6-D38-d20-T11-M3
20
38
11
８
SCRS-A6-D45-d25-T15-M5
25
45
15
９
SCRS-A6-D32-d15-T14-M4
15
32
14
１０
SCRS-A6-D38-d20-T14-M4
20
38
14
１１
SCRS-A6-D38-d20-T20-M4
20
38
20
