光電產業標準化零件
非接觸性磁性環
選用規格重點
磁性環型態
固定方式
扭力值
磁極數
充磁方向
傳動模式

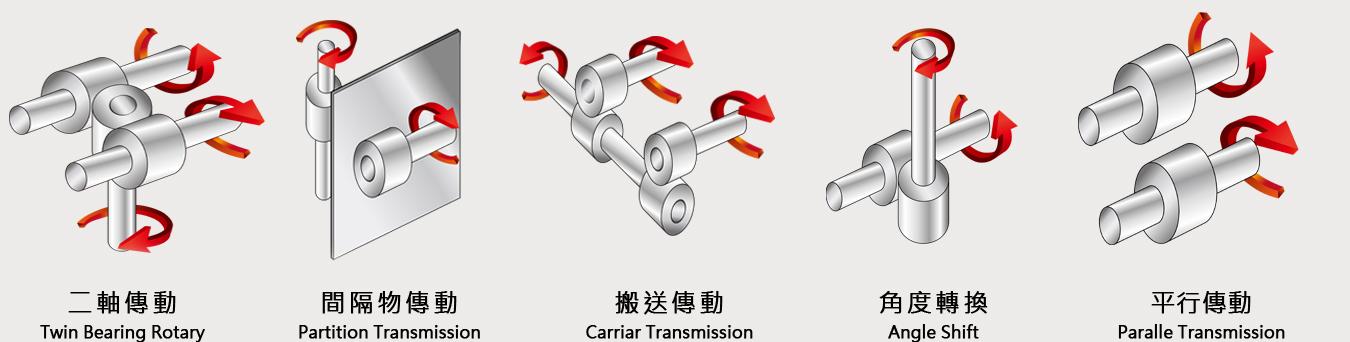

傳動模式示意圖
磁性環式樣特點
金屬燒結磁性環
Metal sintering magnetic ring
原料-Nd FeB異方性
製造特點-製程困難度高，造磁容易。(可訂製高溫產品)
優點-磁場強度高扭力大，不易破碎，非接觸式低發塵，低噪音。
缺點-交期長，單價高。
實用實績-LCD PANEL、SOLAR、TOUCH PANEL、CONVEYOR(高扭力)、真空腔體轉傳機構。
樹脂黏結磁性環
Resin bonding magnetic ring
原料-Nd FeB異方性、Nd FeB等方性
製造特點-製做較容易，造磁不易。
優點-單價低、交期快、非接觸式低發塵、低噪音。
缺點-扭力小、容易破碎。
實用實績-LCD PANEL、SOLAR、TOUCH PANEL、CONVEYOR(低扭力)、真空腔體轉傳機構。

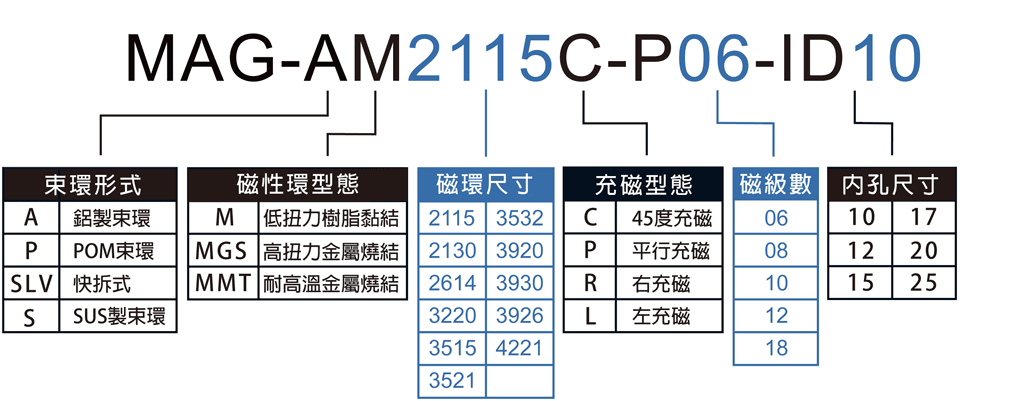

磁性環編碼說明
非接觸式磁性環-AM
式樣特點
低扭力
垂直傳動/平行傳動
止付式鎖附(材質:AL / SUS)
項次規格型號磁極數(P)扭力值(Kgf/cm/Gap)尺寸規格檔案下載
相距1mm內孔外徑磁區長度(mm)PDFDWGSTEP
1
AM2112C-P06-ID10
6
1.1
10
21
12
2
AM2115C-P06-ID10
6
1.1
10
21
15
3
AM2614C-P08-ID12
8
1.5
12
26
14
4
AM2614C-P08-ID15
8
1.9
15
26
14
5
AM3220C-P08-ID15
8
1.9
15
32
20
6
AM3220C-P08-ID20
8
1.9
20
32
20
7
AM3521C-P08-ID15
8
2.4
15
35
21.5
8
AM3521C-P08-ID17
8
2.4
17
35
21.5
9
AM3521C-P08-ID20
8
2.4
20
35
21.5
10
AM3521C-P12-ID20
12
2.2
20
35
21.5
11
AM3532C-P08-ID15
8
3.5
15
35
32
12
AM3532C-P08-ID20
8
3.5
20
35
32
13
AM3930C-P08-ID20
8
4.5
20
39
30
14
AM4221C-P12-ID20
12
2.2
20
42
21
非接觸式磁性環-PM
式樣特點
低扭力
垂直傳動/平行傳動
束環式鎖附(材質:POM)
項次規格型號磁極數(P)扭力值(Kgf/cm/Gap)尺寸規格檔案下載
相距1mm內孔外徑磁區長度(mm)PDFDWGSTEP
1
PM2115C-P06-ID10
6
1.1
10
21
15
2
PM2130C-P06-ID10
6
1.1
10
21
30
3
PM2614C-P08-ID12
8
1.5
12
26
14
4
PM2614C-P08-ID15
8
1.5
15
26
14
5
PM3220C-P08-ID10
8
1.9
10
32
20
6
PM3220C-P08-ID15
8
1.9
15
32
20
7
PM3220C-P08-ID20
8
1.9
20
32
20
8
PM3521C-P08-ID10
8
2.4
10
35
21.5
9
PM3521C-P08-ID12
8
2.4
12
35
21.5
10
PM3521C-P08-ID15
8
2.4
15
35
21.5
11
PM3521C-P08-ID20
8
2.4
20
35
21.5
12
PM3521C-P10-ID10
10
2.2
10
35
21.5
13
PM3521C-P10-ID15
10
2.2
15
35
21.5
14
PM3521C-P10-ID20
10
2.2
20
35
21.5
15
PM3521C-P12-ID15
12
1.5
15
35
21.5
16
PM3521C-P12-ID20
12
1.5
20
35
21.5
17
PM4221C-P12-ID10
12
2.2
10
42
21
18
PM4221C-P12-ID15
12
2.2
15
42
21
19
PM4221C-P12-ID20
12
2.2
20
42
21
20
PM4221C-P12-ID25
12
2.2
25
42
21
非接觸式磁性環-SLV
式樣特點
低扭力
垂直傳動/平行傳動
POM內襯式
拆裝容易
項次規格型號磁極數(P)扭力值(Kgf/cm/Gap)尺寸規格檔案下載
相距1mm內孔外徑磁區長度(mm)PDFDWGSTEP
1
SLVM4221C-P12-ID20
12
2.2
20
42
21
非接觸式磁性環-AMGS
式樣特點
高扭力
垂直傳動/平行傳動
止付式鎖附((材質:AL )
項次規格型號磁極數(P)扭力值(Kgf/cm/Gap)尺寸規格檔案下載
相距1mm內孔外徑磁區長度(mm)PDFDWGSTEP
1
AMGS2115C-P06-ID10
6
1.5
10
21
15
2
AMGS3220C-P08-ID15
8
4
15
32
20
3
AMGS3220C-P08-ID20
8
4
20
32
20
4
AMGS3515C-P08-ID15
8
4
15
35
15
5
AMGS3515C-P08-ID20
8
4
20
35
15
6
AMGS3521C-P08-ID10
8
4
10
35
21.5
7
AMGS3521C-P08-ID15
8
5.5
15
35
21.5
8
AMGS3521C-P08-ID20
8
5.5
20
35
21.5
9
AMGS3521C-P12-ID15
12
3
15
35
21.5
10
AMGS3521C-P12-ID20
12
3
20
35
21.5
11
AMGS3521C-P18-ID15
18
1.5
15
35
21.5
12
AMGS3521C-P18-ID20
18
2
20
35
21.5
13
AMGS3920C-P12-ID15
12
2
15
39
20
14
AMGS3920C-P12-ID20
12
2
20
39
20
15
AMGS3926C-P08-ID20
8
8
20
39
26
16
AMGS3926C-P10-ID20
10
6.5
20
39
26
17
AMGS3926C-P12-ID15
12
7.1
15
39
26
18
AMGS3926C-P12-ID20
12
7.1
20
39
26
19
AMGS4221C-P12-ID15
12
5.4
15
42
21
20
AMGS4221C-P12-ID20
12
5.4
20
42
21
21
AMGS4230C-P12-ID25
12
10
25
42
30
Megnetic Ring-SMGS
式樣特點
高扭力
垂直傳動/平行傳動
項次規格型號磁極數(P)扭力值(Kgf/cm/Gap)尺寸規格檔案下載
相距1mm內孔外徑磁區長度(mm)PDFDWGSTEP
1
SMGS3926C-P08-ID15
8
8
15
39
26
2
SMGS3926C-P08-ID20
8
8
20
39
26
